01 — Planos y escala
Leer el plano antes de cortar la primera pieza
Un modelo naval empieza mucho antes del primer corte. El plano de un casco no se lee como un dibujo técnico cualquiera: hay que entender tres vistas a la vez —la longitudinal, la de cubierta y el cuadro de cuadernas— y ser capaz de imaginarlas superpuestas. Dedicar dos o tres tardes a ese ejercicio ahorra semanas de correcciones después.
Conviene identificar desde el principio qué línea manda en cada zona. La quilla y la roda definen el perfil; las secciones transversales definen el volumen; la línea de cubierta define el arrufo, es decir, esa curva suave que hace que un barco parezca un barco y no una caja. Cuando esas tres referencias entran en contradicción —y en planos antiguos ocurre a menudo— la costumbre del taller es dar prioridad al perfil y ajustar las secciones.
Qué decide la escala
La escala no es una preferencia estética, sino una consecuencia de varias limitaciones que se cruzan:
- El espacio final. Una fragata a 1:64 puede superar el metro con el bauprés incluido. Medir el mueble o la vitrina antes de elegir evita disgustos.
- El grosor mínimo de la madera. Por debajo de cierto tamaño, una tablilla de forro deja de poder representarse con material real y hay que simularla.
- La jarcia. A escalas pequeñas, los cabos finos y los motones dejan de ser manipulables con los dedos; todo pasa por pinzas y lupa.
- Los herrajes disponibles. Cañones, anclas, cornamusas y poleas se consiguen en medidas concretas; conviene elegir la escala para la que existe surtido.
- La paciencia real. Aumentar la escala multiplica las piezas pequeñas mucho más deprisa que el tamaño del casco.
Las escalas más habituales en modelismo de vela —1:96, 1:72, 1:64, 1:48— no son intercambiables a mitad de proyecto. Si se cambia de idea, se cambia de modelo.
02 — Armazón
Falsa quilla y cuadernas: el esqueleto que condiciona todo
El montaje por cuadernas sobre falsa quilla es el método más extendido para cascos de madera. La falsa quilla lleva unas ranuras en las que encajan las cuadernas, que quedan perpendiculares y separadas a distancias marcadas. Es un sistema tolerante con el aprendiz y, al mismo tiempo, implacable: cualquier error de alineación que se deje pasar aquí reaparece amplificado en el forro.
Lo primero es comprobar que la falsa quilla está recta. Las planchas de contrachapado llegan a veces con una ligera pandeo por humedad, y una quilla torcida produce un casco torcido por mucho que se ajusten las cuadernas. Si el alabeo es leve, suele corregirse dejando la pieza prensada entre dos tablas planas durante unos días.
Comprobaciones antes de dar el armazón por cerrado
- Cada cuaderna forma noventa grados con la falsa quilla, comprobado con escuadra por ambas caras.
- El conjunto está simétrico: midiendo desde el eje, las dos mitades de cada cuaderna coinciden.
- La línea que forman los extremos superiores de las cuadernas dibuja una curva continua, sin escalones.
- La estructura se apoya sin balancearse sobre una superficie plana o sobre una grada auxiliar.
- Las ranuras encajan sin forzar; una cuaderna metida a presión abre la quilla y desplaza a sus vecinas.
Antes de forrar hay que rebajar el canto exterior de cada cuaderna para que la tablilla apoye en toda su anchura y no solo en una arista. Se hace con lija sobre taco, pasando una regla flexible o una tablilla de prueba de proa a popa para ver dónde queda hueco. Es un trabajo lento y poco vistoso, y es probablemente el que más influye en el resultado final.
03 — Forro
Forrar el casco con tablillas sin que se abran juntas
Una tablilla recta no se adapta a un casco curvo por las buenas. A medida que se avanza hacia proa y popa, el perímetro de cada cuaderna disminuye, de modo que el mismo número de tablillas tiene que ocupar menos espacio. Si no se compensa esa diferencia, aparecen las juntas abiertas en forma de cuña, o las tablillas montan unas sobre otras.
La solución tradicional consiste en dividir el casco en franjas y calcular cuántas tablillas caben en cada cuaderna, estrechando cada pieza donde haga falta. Se marca con un compás de puntas, se corta el sobrante con cúter y se ajusta a lija. Es el mismo razonamiento que se sigue en la construcción real, aplicado a una escala en la que el error se mide en décimas de milímetro.
En modelos con doble forro, la primera capa puede ser generosa en masilla y ajustes: quedará oculta. La segunda, en madera noble, se monta ya sin margen de improvisación, tablilla a tablilla, presentando cada pieza en seco antes de encolar.
Doblar la tablilla con vapor y con calor
Antes de forzar una tablilla contra las cuadernas conviene darle la forma que va a tener. La madera cede bien cuando está caliente y húmeda, y conserva buena parte de esa forma al enfriarse.
- Remojo y vapor. Unos minutos en agua muy caliente, o sobre el vapor de un cazo, bastan para tablillas de uno o dos milímetros. Empapar durante horas no mejora el resultado y levanta la fibra.
- Secado en forma. La pieza se sujeta sobre el propio casco con pinzas, agujas o gomas y se deja secar del todo. Encolar una tablilla todavía húmeda es la causa más común de que se despegue al día siguiente.
- Doblador eléctrico. Una punta caliente permite curvar en seco con mucho control, sobre todo en las torsiones de proa, donde la tablilla tiene que doblarse y girar a la vez.
- Curvas imposibles. Si una tablilla se resiste, casi siempre es señal de que la franja está mal repartida, no de que falte vapor.
Masilla, lija y la forma real del casco
Terminado el forro, la superficie es un mosaico de juntas mínimas y pequeños desniveles. El objetivo de esta fase no es solo tapar huecos, sino encontrar la forma: la lija revela dónde el casco está lleno y dónde le falta volumen.
Se trabaja con taco y con lija de grano progresivo, siempre en el sentido de la eslora y con pasadas largas. La mano detecta antes que el ojo: pasarla con frecuencia sobre la zona lijada, con los ojos en otra parte, es un método sorprendentemente fiable. La masilla se aplica en capas finas y solo donde hace falta; una capa gruesa se agrieta y, al lijarla, deja un hundimiento aún más visible.
Cuando el casco va a quedar en madera vista, hay que moderar el uso de masilla: apenas hay producto que imite el veteado. En esos casos se prefiere sustituir la tablilla defectuosa antes que rellenar.
04 — Cubierta
El entablado de cubierta y su despiece
La cubierta es la parte del modelo que se mira de cerca y desde arriba, y por eso tolera mal los atajos. Se compone de tablas relativamente estrechas, dispuestas en el sentido de la eslora, con juntas a tope repartidas según un patrón regular: la costumbre más extendida es que las juntas de dos tablas contiguas no coincidan y se repitan cada tres o cuatro tablas.
Ese despiece se marca con lápiz blando sobre el canto de cada tabla antes de colocarla, o se simula después con una línea muy fina. Marcar el canto tiene una ventaja: la línea queda entre las piezas, no encima, y no desaparece al lijar.
El calafateado simulado
La línea oscura entre tablas representa la brea del calafateado. A escala se consigue de varias formas, y ninguna es universal: pintando el canto de la tabla, intercalando una hoja de papel fino de color, o pasando un lápiz muy blando por la junta una vez montada. Conviene probar las tres en un retal y decidir a la distancia a la que se va a ver el modelo.
Antes de dar la cubierta por terminada, hay que colocar todo lo que atraviesa el entablado —fogonaduras de los palos, escotillas, bitas, imbornales— o al menos dejar marcada su posición exacta. Perforar una cubierta ya barnizada es una operación que rara vez sale bien a la primera.
05 — Arboladura y jarcia
Palos, vergas y jarcia firme
La arboladura se trabaja mejor fuera del casco. Los palos se hacen a partir de listones de sección cuadrada que se van redondeando y afinando: primero a ocho caras, luego a dieciséis, y por último a lija. Un palo bien hecho tiene una conicidad continua, sin escalones, y el mismo grosor visto desde cualquier ángulo.
La jarcia firme —obenques, estays, burdas— es la que sostiene los palos y no se mueve. Se monta antes que la de labor y determina la verticalidad del conjunto. El orden importa: estays de proa a popa primero, luego obenques por parejas alternando babor y estribor, tensando poco a poco. Tensar un lado entero antes que el otro inclina el palo, y corregirlo después obliga a deshacer trabajo.
Los cabos se tiñen antes de montarlos, nunca después. Un tinte aplicado sobre jarcia ya tendida mancha la cubierta y las velas, y la tensión cambia al secar.
Jarcia de labor, nudos y cabos

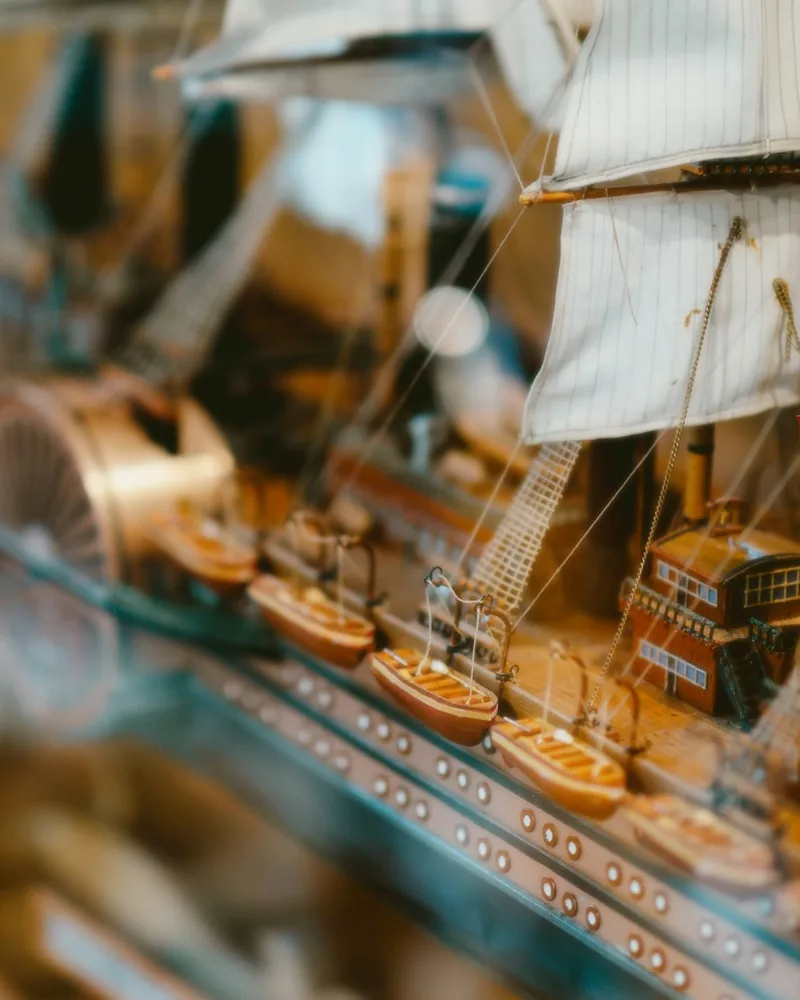

La jarcia de labor es la que mueve vergas y velas: drizas, brazas, escotas. En un modelo estático no funciona, pero debe parecer que podría hacerlo, lo que significa que cada cabo tiene que salir de algún sitio y terminar en algún sitio creíble.
- Trabajar de dentro hacia fuera y de abajo hacia arriba: los cabos interiores se vuelven inaccesibles en cuanto se monta lo que tienen delante.
- Reducir el repertorio de nudos a unos pocos bien ejecutados; a escala, un nudo grande llama más la atención que un nudo incorrecto.
- Sellar los extremos con una gota mínima de cola diluida y cortar al ras cuando haya secado.
- Dar a los cabos la caída natural que tendrían con su propio peso: la jarcia excesivamente tensa delata el modelo.
- Enrollar los chicotes sobrantes en adujas sobre las cabillas, que es donde acabarían realmente.
Conviene respetar la proporción de los grosores. En un barco real los cabos no son todos iguales, y en el modelo esa diferencia se nota incluso sin saber por qué: dos o tres diámetros distintos bastan para que el aparejo resulte convincente.
06 — Piezas y acabado
Latón, madera y las piezas que se hacen de una en una
Las piezas pequeñas ocupan una parte desproporcionada del tiempo total. Cañones, anclas, candeleros, mamperlanes, cornamusas, aros de verga: algunas vienen fundidas y otras hay que fabricarlas. El latón se lima, se dobla y se suelda con estaño de bajo punto de fusión; la madera se trabaja mejor en tiras largas de las que se van cortando piezas idénticas, en lugar de hacer cada una por separado.
Para que un conjunto de piezas repetidas parezca hecho por la misma mano, la clave es la plantilla: un tope de madera contra el que cortar, un taladro guiado, un simple cartón con la forma marcada. Sin plantilla, la décima pieza nunca se parece a la primera.
El latón conviene desengrasarlo y darle una imprimación antes de pintar; si se deja al natural, se oscurece con el tiempo, cosa que a veces interesa y a veces no.
Pintura, barniz y línea de flotación
La pintura en un modelo debe ser fina. Varias manos muy diluidas conservan el detalle del forro y de las molduras; una mano espesa lo entierra. Entre capa y capa, un lijado suave con grano muy fino iguala la superficie y mejora la adherencia.
- Enmascarar con cinta de baja adherencia y presionar bien el borde antes de pintar, para evitar que el color se filtre.
- Trazar la línea de flotación con el casco apoyado y nivelado, usando una punta o un lápiz montado en un soporte de altura fija que se desplaza alrededor del modelo. A mano alzada nunca queda recta.
- Comprobar la horizontalidad con un nivel pequeño en dos direcciones antes de marcar; un casco mal nivelado da una flotación que sube hacia proa.
- Reservar las zonas que quedarán en madera vista y protegerlas con barniz mate o cera antes de pintar el resto.
- Dejar secar más de lo que indica el envase: en piezas pequeñas, la pintura parece seca mucho antes de estarlo.
07 — Exposición
Peana, vitrina y cuidado del modelo terminado

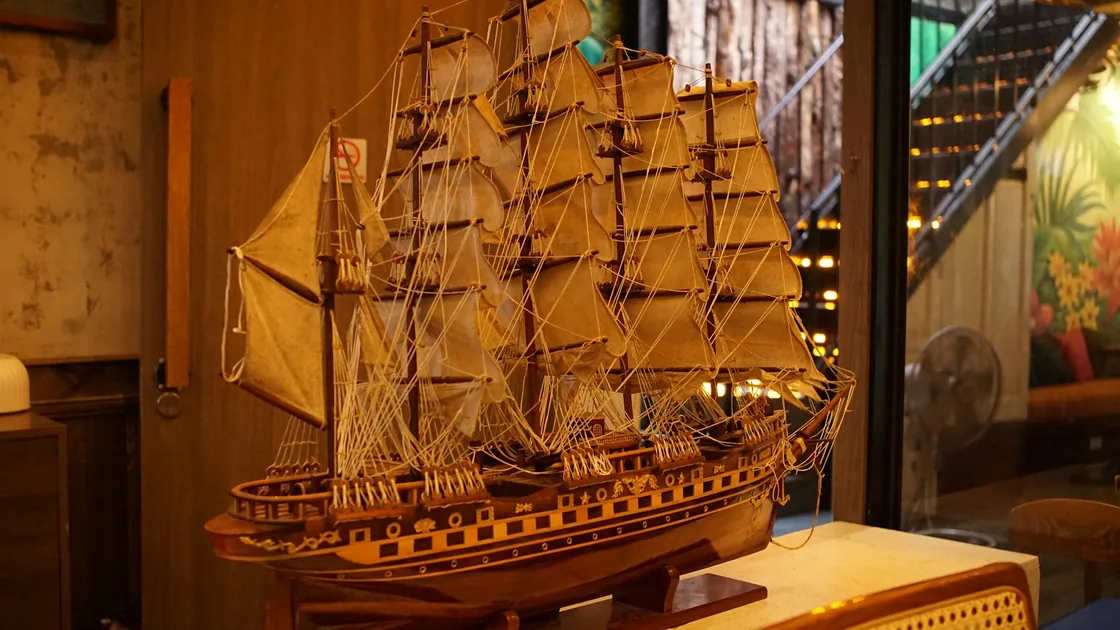

Un modelo puede sostenerse sobre dos cunas recortadas a la forma del casco o sobre un par de columnas de latón atornilladas a la quilla. Las cunas reparten el peso y son más seguras; las columnas dejan ver el casco completo, incluida la obra viva. En ambos casos, la peana debe ser algo más larga que el casco y, en la medida de lo posible, de una madera que no compita visualmente con el modelo.
La vitrina cumple una función práctica más que decorativa: el polvo es el principal enemigo de un aparejo. Retirarlo de entre los obenques sin romper nada es prácticamente imposible, así que lo razonable es impedir que llegue. Un cajón de metacrilato o de cristal con marco de madera, ajustado con holgura suficiente para no rozar los penoles, resuelve el problema durante décadas.
Revisión antes de cerrar la vitrina
- Ningún cabo queda flojo ni con el chicote suelto.
- Las colas han curado por completo y no hay restos brillantes en juntas ni en cubierta.
- El modelo está firmemente sujeto a la peana y la peana no se desliza sobre el mueble.
- Hay espacio libre entre la punta del bauprés, los penoles y las paredes de la vitrina.
- La vitrina se colocará lejos de la luz solar directa, de radiadores y de zonas con humedad cambiante.
Con el tiempo, la madera y los cabos reaccionan a los cambios de humedad. Una estancia estable importa más que cualquier producto de mantenimiento. Si hay que limpiar, se hace con un pincel suave y aire a baja presión, nunca con paños ni con líquidos.
Contenidos
Qué se publica en Kundulda
Kundulda reúne notas de taller sobre modelismo naval en madera. Los textos siguen el orden real de un proyecto y se centran en las decisiones que cuesta deshacer: la escala, la simetría del armazón, el reparto de las franjas del forro, el orden de montaje de la jarcia y las condiciones de conservación del modelo terminado.
Cada apartado describe procedimientos, criterios de comprobación y errores frecuentes. No se recomiendan marcas ni proveedores, no se venden materiales ni cursos y no se publican encargos. Es un sitio para leer antes de trabajar y para consultar mientras se trabaja.
- Lectura de planos y elección de escala.
- Montaje de la falsa quilla y de las cuadernas.
- Forro de tablillas, reparto de franjas y doblado al vapor.
- Masillado y lijado de las formas del casco.
- Entablado de cubierta y calafateado simulado.
- Palos, vergas y jarcia firme.
- Jarcia de labor, cabos y nudos.
- Piezas pequeñas en latón y madera.
- Pintura, barniz y trazado de la línea de flotación.
- Peana, vitrina y conservación a largo plazo.
